Scie multilames MQA / MRA / MSA

Scie multilames MRA – Vidéo

Scie multilames MSA – Vidéo

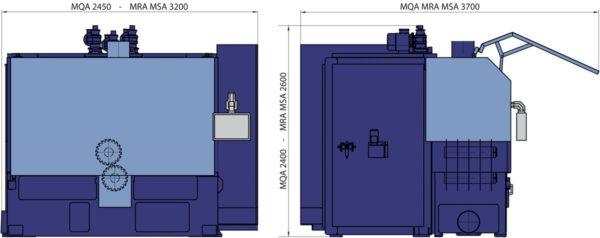

Encombrement

Données techniques

MQA MRA MSA
Largeur max. de coupe mm 400 mm 550 mm 550
Longueur min. de la pièce mm 700 mm 800 mm 1200
Largeur max. de passage mm 700 mm 850 mm 850
Largeur convoyeurs dentés mm 450 mm 600 mm 600
Diamètre lames min./max. mm 250÷300 mm 250÷320 mm 320÷425
Hauteur de coupe avec lames de diamètre mm ø 250 – 130 mm ø 250 – 90 mm ø 320 – 155
Hauteur de coupe avec lames de diamètre mm ø 300 – 180 mm ø 320 – 160 mm ø 425 – 260
Puissance min./max. des moteurs arbres lames (2) kW 37 – 75 kW 90 – 132 kW 90 – 132
Vitesse rotation lames tr/min 3500 tr/min 3800 tr/min 3500
Puissance moteur d’entraînement kW 3 kW 5,5 kW 5,5
Cadence d’entraînement min./max. m/min 8 – 45 m/min 8 – 45 m/min 8 – 45
Poids kg 7500 kg 10200 kg 10900

Scie multilames à deux arbres MQA / MRA / MSA

La machine est complètement fermée, conformément aux normes de sécurité européennes les plus récentes, et peut donc travailler soit avec chargement manuel soit dans une ligne automatique. Le châssis se compose d’un cadre de forte section pour garantir une rigidité élevée. La machine est utilisée pour obtenir des planches et des chevrons en partant de madriers: avoir opté pour un double arbre permet de travailler avec une facilité extrême même des madriers de bois dur de grande épaisseur.

Groupes lames

Chacun des deux arbres porte-lames est en acier spécial à résistance élevée. Les roulements, dotés de bague de fixation, sont constamment surveillés via des capteurs de température.

Moteurs

Les deux moteurs principaux, aux dimensions unifiées, sont fixés sur des supports rigides afin de réduire les vibrations et les bruits. En cas d’absorption excessive de la puissance des moteurs, la vitesse d’entraînement diminue automatiquement.

Convoyeur d’entraînement

Il se compose d’une série de barres dentées dont la forme permet un entraînement continu et constant du madrier. Le convoyeur est asservi à un moteur électrique avec variateur qui permet de modifier les cadences en fonction des exigences de travail.

Dispositifs de protection anti-retour

La machine est dotée de pare-éclats et de butées anti-retour, toujours en service pendant le fonctionnement normal de la machine.

Presseur

Les rouleaux qui composent le presseur sont actionnés par des vérins pneumatiques à pression réglable. La structure supportant les rouleaux est fixée sur de robustes blocs à billes montés sur des glissières prismatiques trempées.

Tableau de commande à écran tactile 10,4”

Il est situé à proximité de la machine sur un bras articulé afin d’en faciliter l’utilisation pour l’opérateur.

Options

  • Introducteur à rouleaux inclinés avec équerre pour l’appui latéral des madriers déjà privés de leur dosse.
  • Introducteur centreur pour le centrage des madriers par rapport à leur axe central.
  • Introducteur avec table à 4 rouleaux, dont 2 entraînés par la multilame et 2 libres, et 2 rouleaux presseurs à action électropneumatique, utilisé pour faciliter l’introduction du matériel en cas de machine avec chargement manuel.
  • Presseur à rouleaux motorisés.

Téléchargez le PDF

Vous cherchez plus de détails?

La maison se réserve le droit d’apporter d’éventuelles modifications qu’elle jugera pouvoir améliorer le produit. Les mesures et les poids ne sont qu’indicatifs.
