Sägeständer 1300 SGF / 1400 SHF
Aussenmasse
| 1300 SGF | 1400 SHF | |
| A | mm S 1020 mm H 1230 |
mm S 1020 mm H 1230 |
| B | mm 565 | mm 615 |
| C | mm 1790 | mm 1850 |
| D | mm S 3400 mm H 3620 |
mm S 3550 mm H 3770 |
S = Standard
H = Hoch
Technische daten
| 1300 SGF | 1400 SHF | |
| Rollendurchmesser | mm 1300 | mm 1400 |
| Blattauflagebreite der Rollen | mm 165 | mm 190 |
| Abmessungen der Sägeblätter | mm 180 x 1,38 / 1,47 | mm 206 x 1,47 / 1,65 |
| Min/max. Länge der Sägeblätter | mm S 9480 / 9990 mm H 9880 / 10400 |
mm S 9990 / 10400 mm H 10320 / 10820 |
| Kraftbedarf des Hauptmotors | kW 55 / 75 | kW 75 / 90 / 110 |
| Gewicht | kg 5100 | kg 5500 |
S = Standard
H = Hoch

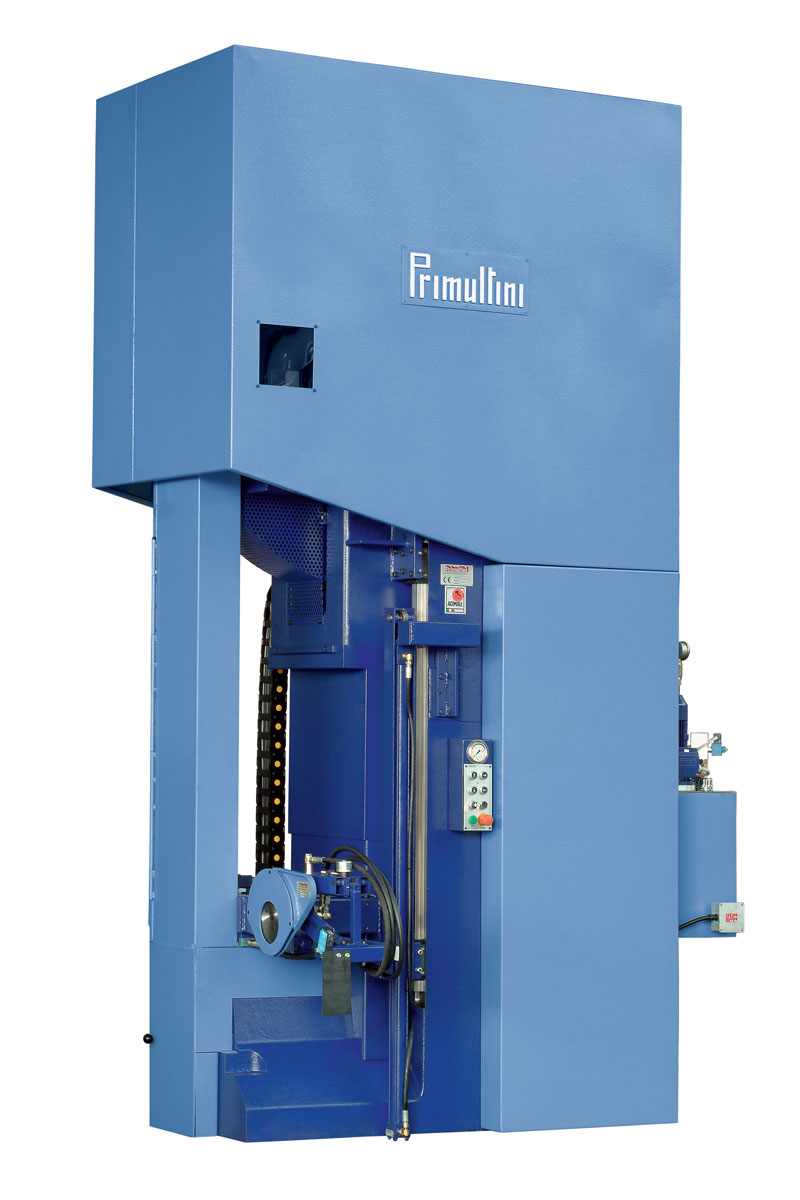

Sägeständer 1300 SGF / 1400 SHF
- Tragstruktur aus Guss, Sägerollen aus Vollguss.
- Obere Sägerolle auf Kügelgleitführungen, die eine schnelle und sensible Reaktion auf die Änderung der Blattspannung ermöglichen.
- Hydraulische, mobile Druckführungen für das Sägeblatt mit automatischer Abrückung beim Rücklauf des Blochwagens. Beim Schnittvorgang wird das Sägeblatt vorgerückt.
- Sägeblattführung und -Spannung, Blattschutz und Bremsvorrichtung mittels Hydraulikzylinder betätigt.
- Die Maschine ist verkleidet, alle gefährlichen Bestandteile sind geschützt. Mittels Knöpfen ist die Blattregulierung bei geschlossenem Schutz möglich. Ein magnetischer Endschalter verhindert das Öffnen der Schutzvorrichtungen bei laufender Maschine.
Optionen
- Angetriebenes Kettenbett für Würzelanläufe.
- Doppelte, elektrische Schwenkung der Sägerollen.
- Wassersprühgerät für Blattreinigung.
